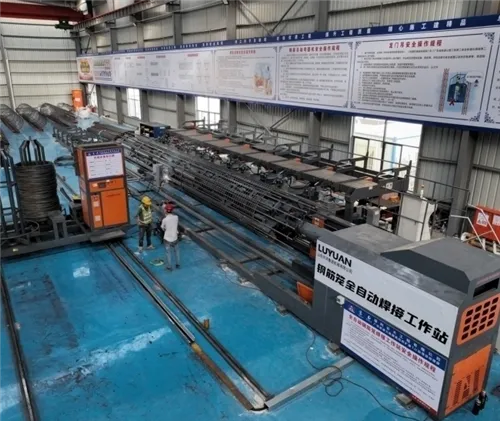

Konfiguracija opreme:
1. Ploča za pričvršćivanje glavnog tijela mašine za zavarivanje čeličnog kaveza
2. Vučni pokretni disk sa steznom glavom
3. Modul za otporno zavarivanje armature
4. Modul za transport armature (sistem valjaka)
5. Sistem za namotavanje i ispravljanje žice
6. Upravljački ormarić sa kontrolnom pločom
7. razvodni orman
8. Modul rashladnog sistema
Oprema svrha
Ova mašina za zavarivanje čeličnih kaveza koristi se za proizvodnju čeličnih kaveza za armirano-betonske uronjene šipove, pogodne za opšte građevinske zahtjeve. Mašina za zavarivanje čeličnih kaveza može proizvesti kvadratne čelične kaveze sa-dimenzijama poprečnog presjeka od 250-400 milimetara, kao i četvrtaste čelične kaveze dužine 3-16 metara. Kapacitet proizvodnje u jednoj smjeni (8 sati) može doseći 80 komada čeličnih kaveza dužine 12 metara.
Osnovni princip rada je da se prilikom namotavanja i zavarivanja poprečnih čeličnih šipki, čelični kavez rotira kako bi pokrenuo materijal za namotavanje koji se namota na glavnu šipku. Mašina je podijeljena na fiksni disk i pokretni disk.
Pokretni disk je opremljen glavnim steznim uređajem za šipku i kreće se naprijed. Tokom kretanja, glavna šipka čeličnog kaveza se rotira kako bi se šipka za namotavanje pričvrstila na glavnu šipku i zavarila je. Zavarivanje završava domaćin zavarivanja. Ova mašina može da obrađuje kvadratne čelične kaveze između 250-400 milimetara, a veličina se može podesiti slobodno bez potrebe zamene kalupa. Može obraditi jednostruku glavnu armaturu, dvostruku glavnu armaturu i čelične kaveze s trostrukom glavnom armaturom.
Technical Specifikacije
|
Naziv projekta |
Vrijednosti parametara |
|
Tip i količina transformatora (jedinice) |
350KVA X 1 |
|
Vršna snaga (KVA) |
Ne manje od 350 |
|
Napon napajanja (u voltima, u skladu sa standardom GOST 32144-2013) |
380±5% |
|
Zahtjevi sistema uzemljenja (TN-S,TN-C) |
U skladu sa članom 1.7 Kod za električnu instalaciju i standard GOST R 50571.5.54-2013 |
|
Nazivni pritisak pneumatskog sistema (M Pa) |
0.6 |
|
Potrošnja komprimovanog vazduha (L/min) |
150 |
|
Nivo prečišćavanja kompresijom zraka |
Usklađen je sa GOST R ISO8573-1-2016 nivo standarda 3 |
|
Vanjske dimenzije, tehničke zahtjevi, metode inspekcije |
U skladu sa GOST 10922-90, GOST 19804-2012 i serije 1.011.1-10 standardima |
|
Presjek armaturne šipke |
|
|
Veličina preseka armature (mm) |
250-400 |
|
Prečnik uzdužne šipke (mm) |
12-25 |
|
Dužina čelične šipke (mm) |
3000-12000 |
|
Razmak armature (mm) |
10-200 |
|
Tolerancija razmaka namotaja čelične šipke (mm) |
±10 |
|
Broj uzdužnih šipki (komada) |
4-12 |
|
Obradivi tipovi |
Jedna glavna šipka, dvostruka glavna šipka, trostruka glavna šipka |
|
Minimalna dužina odmotanog dijela na početku kaveza čelične šipke (mm) |
300 |
|
Smjer gotove čelične šipke kaveza istovar (duž gotovog proizvoda Izlazni smjer) |
lijeva strana, desna strana |
|
Vrijeme zavarivanja (minuta) za čelični kavez od 12 metara |
Ne više od 5 |
|
Detaljna konfiguracija |
|
|
Uređaj za namotavanje čelične šipke (prenosna jedinica uzdužne čelične šipke, okvir kapije za zavarivanje s uređajem za formiranje i vučnim modulom)-1 set |
|
|
1 upravljački ormar |
|
|
1 strujni ormar |
|
|
Mašina za vezivanje čeličnih šipki--1 jedinica |
|
|
Žičani kolut--2 |
|
|
Vertikalni stalak za kolut (bez pogona) sa Pneumatsko hidraulično kočenje-1 jedinica |
Nosivost: 3500 kg Maksimalna visina kotura je 2000 mm Kolut ima unutrašnji prečnik od najmanje 650 mm Maksimalni spoljni prečnik zavojnice je 1200 mm |
|
1500 vodeno{1}}hlađeni sistem-1 set |
|
Ø工作条件
|
Stavka |
Uslovi rada |
|
Snaga |
380V,50HZ,3-fazna udaljenost od glavnog kontrolera Manja ili jednaka 100m |
|
Jednofazno područje dalekovoda |
Bakar 95-120 mm² |
|
Radno stanje |
Temperatura od 5 do 40 stepeni Celzijusa, relativna vlažnost vazduha (20 C)=90% |
PRODAJNI USLOVI
1. Plaćanje:30% akontacije nakon potvrde ovog ugovora od strane obje strane; 70% plaćanja prije isporuke;
2. Paket: Glavni dio mašine je gol u kontejneru, upravljački ormar i rezervni dijelovi su u drvenom kućištu.
3. Vrijeme isporuke:U roku od 40 radnih dana nakon prijema depozita
4. Loading Port:QINGDAO,KINA
5.Instalacija i puštanje u rad:
LUYUAN će obezbijediti tehničara(e) u roku od dvije sedmice po prijemu pismenog zahtjeva klijenta nakon dolaska mašine u prostorije klijenta da instalira mašinu u prostorijama klijenta i izvrši neophodne testove za proizvodnju i instrukcije i obuku osoblja za rad i održavanje klijenta.
Povratne{0}}avio karte, lokalni putni troškovi u zemlji klijenta, troškovi smještaja i obroka tehničara su na račun klijenta, a 150 USD/dan za platu. Klijent treba da vodi računa da:
①Pripremite predviđeni prostor za instalaciju i servis prema LUYUAN specifikacijama;
②Omogućite napajanje električnom energijom prema LUYUAN specifikacijama
③Omogućite sve električne kablove od glavnog električnog ormarića do napajanja prema LUYUAN specifikacijama.
④Učinite dostupnom svu potrebnu opremu za podizanje i pomicanje
⑤ Obezbedite osoblje za pomoć LUYUAN tehničarima tokom instalacije.
